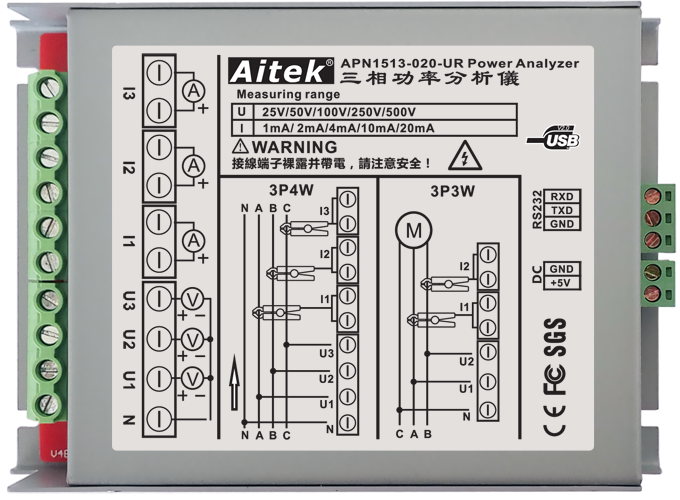

APN1513系列三相功率分析模块

工业级功率测量仪

高精度

        APN1513系列三相功率 分析模块为轻巧模块式设计, 分外置电流传感器和直接测量两种子系列型号,外置电流传感器的型号能匹配市面上大部分的电流输出型电流传感器,通过搭配不同的传感器,能测量各种不同的负载,如用户可以搭配廉价的电磁式电流互感器,测量一个交流负载,又如用户也可以搭配霍尔电流传感器或高端的磁通门电流传感器,测量一个交流、半波整流或直流负载。仪器是采用32位ARM微处理器、高速高精度A/D转换器为核心的仪器,拥有高精度、高稳定性、多种参数测量功能,功能强大,全系列产品标配USB通讯接口,另外还具有可选的RS485、RS232通讯功能。0-50次谐波测量、电流总谐波、电压总谐波测量功能。通过免费的上位机软件,还可以实现测量波形,测量参数显示、长时间参数记录等功能。仪器还可以设定电压和电流的变比,轻易连接外部互感器,满足工业生产,工业控制,电力监控等要求。

        APN1513系列三相功率分析模块具有5档电压量程和5档电流量程。




三相功率测量模块

谐波测量

        APN1513系列三相功率分析模块具有1-50次谐波测量、电流总谐波iTHD、电压总谐波uTHD测量功能,算法可选择THD-F或THD-R。

丰富的通讯接口

        APN1513系列三相功率分析模块标配USB,可选RS232和RS485通讯接口,接口通讯协议采用标准开放的Modbus-RTU协议。

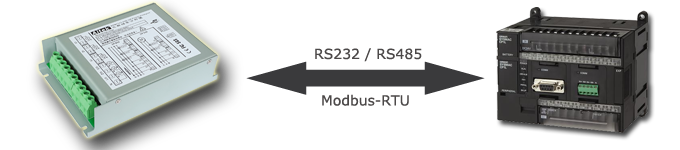

        通过RS232或RS485,用户可以轻松连接到PLC:

功率计与电脑连接

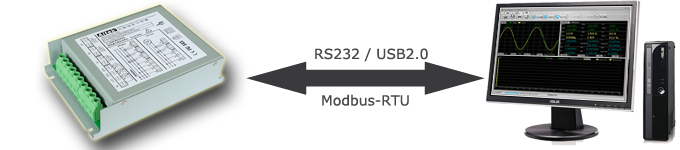

        通过RS232或USB,用户可以轻松连接到PC或工控机:

功率计与PLC连接

标配的PC端测量软件

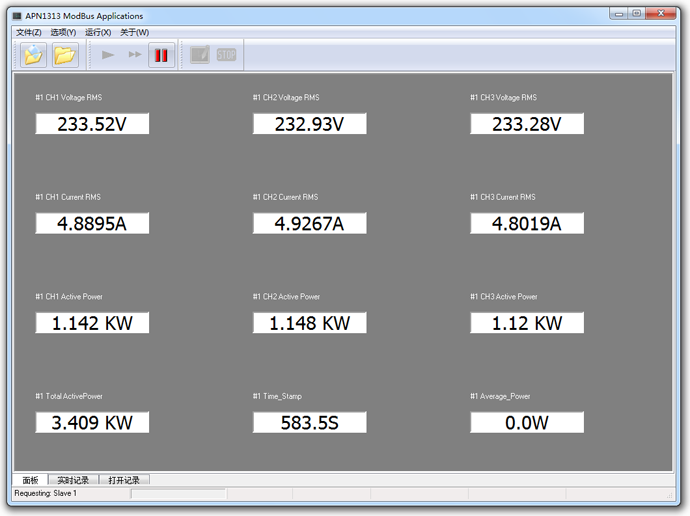

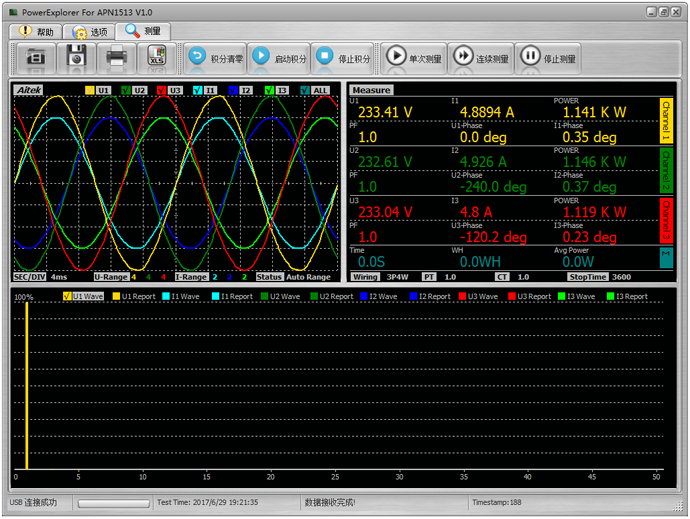

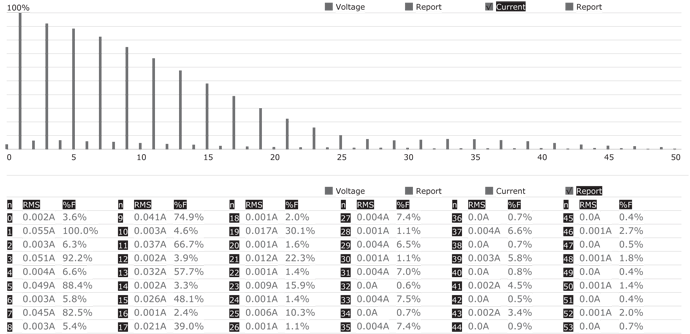

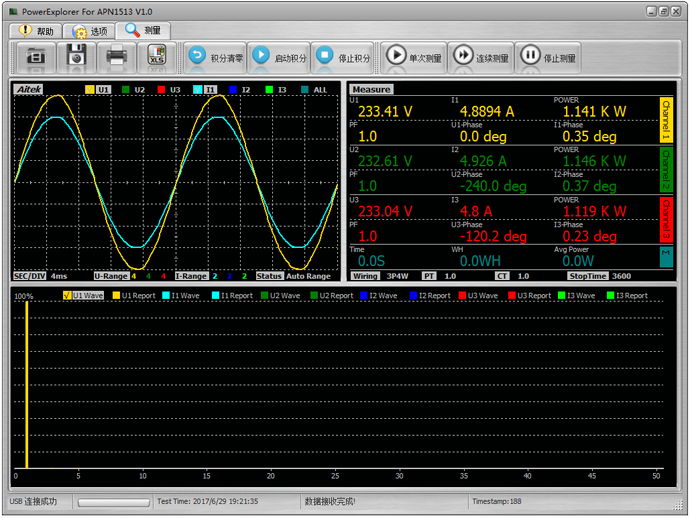

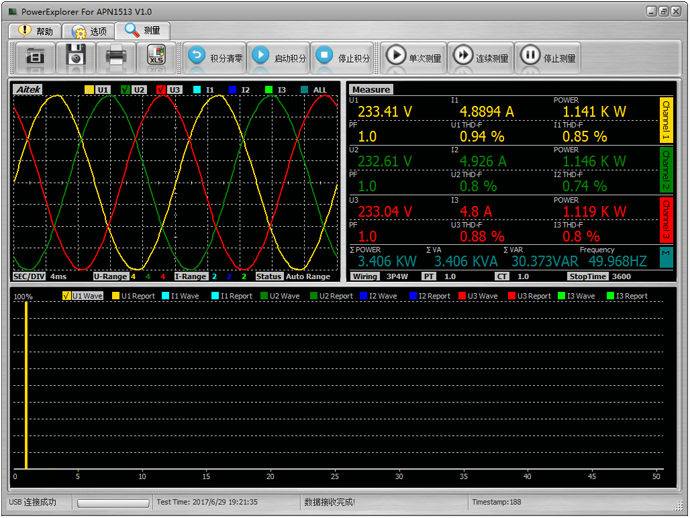

        APN1513系列三相功率 分析模块标配的上位机软件,可以实现测量波形显示、测量参数显示、谐波柱状图、谐波报告等显示。

标配的PC端Modbus-RTU记录软件

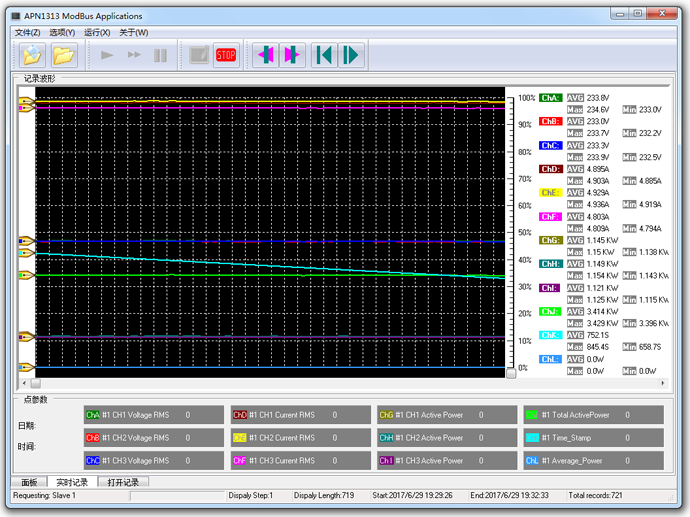

        APN1513系列三相功率分析模块标配的记录软件,可以通过RS485通讯接口,采用Modbus-RTU协议,联机读取多台仪器参数,实现测量参数趋势曲线记录。

应用行业

        APN1513系列三相功率 分析模块能测量单相负载、三相三线负载和三相四线负载,适用于对风力发电系统、普通发电机、电网的运行质量进行监测及分析,完整的谐波分析及电力质量分析功能。也适用于三相电机或其他电动工具、通讯系统、制冷设备、加热设备等相关产品进行测量。

选型指南

APN1513系列三相功率分析模块目前按最大测量电流量程分下列型号:
        传感器型:
        APN1513-020-UR / APN1513-020-US: 1mA / 2mA / 4mA / 10mA / 20mA
        APN1513-050-UR / APN1513-050-US: 2.5mA / 5mA / 10mA / 25mA / 50mA
        APN1513-100-UR / APN1513-100-US: 5mA / 10mA / 20mA / 50mA / 100mA
        APN1513-200-UR / APN1513-200-US: 10mA / 20mA / 40mA / 100mA / 200mA
        APN1513-500-UR / APN1513-500-US: 25mA / 50mA / 100mA / 250mA / 500 mA
        APN1513-1A-UR / APN1513-1A-US: 50mA / 100mA / 200mA / 500mA / 1000 mA
        已配传感器型:
        APN1513-50A-UR / APN1513-50A-US: 2.5A / 5A / 10A / 25A / 50A
        APN1513-100A-UR / APN1513-100A-US: 5A / 10A / 20A / 50A / 100A
        APN1513-200A-UR / APN1513-200A-US: 10A / 20A / 40A / 100A / 200A
        APN1513-500A-UR / APN1513-500A-US: 25A / 50A / 100A / 250A / 500A
        APN1513-1000A-UR / APN1513-1000A-US: 50A / 100A / 200A / 500A / 1000 A
        直测型:
        APN1513-5A-UR / APN1513-5A-US: 0.25A / 0.5A / 1A / 2.5A / 5A
        APN1513-30A-UR / APN1513-5A-US: 1.5A / 3.0A / 6.0A / 15A / 30A
全系列标配USB通讯端口,可选RS232和RS485通讯接口

功能列表

电压量程 50/150V/250V/500V (正弦有效值)
最大电流量程 传感器型:
APN1513-020-UR / APN1513-020-US: 20mA
APN1513-050-UR / APN1513-050-US: 50mA
APN1513-100-UR / APN1513-100-US: 100mA
APN1513-200-UR / APN1513-200-US: 200mA
APN1513-500-UR / APN1513-500-US: 500 mA
APN1513-1A-UR / APN1513-1A-US: 1000 mA
已配传感器型:
APN1513-50A-UR / APN1513-50A-US: 50A
APN1513-100A-UR / APN1513-100A-US: 100A
APN1513-200A-UR / APN1513-200A-US: 200A
APN1513-500A-UR / APN1513-500A-US: 500A
APN1513-1000A-UR / APN1513-1000A-US: 1000 A
直测型:
APN1513-5A-UR / APN1513-5A-US: 5A
APN1513-30A-UR / APN1513-30A-US: 30A
自动量程

电压真有效值测量

电流真有效值测量

峰值测量

波峰系数测量

简单直流平均值测量

THD-F测量

THD-R测量

基波相位测量

有功功率测量

视在功率测量

无功功率测量

视在阻抗测量

功率因数PF测量

频率测量

1-50次谐波测量测量

三相总有功功率测量

三相总视在功率测量

三相总无功功率测量

积分三相电能(WP)

记录(上位机软件实现)

USB通讯

RS485

RS232

电压测量指标

通用指标 量程 (1档) 25V / 50V / 100V / 250V / 500V (正弦有效值)
峰值测量电压 35/70/212V/353V/707V (峰值)
量程转换方式 自动或固定量程
带宽 DC - 5KHz
测量频率范围 25Hz 至 500Hz
输入阻抗 2.35M OHM 、10PF 在所有量程,±2%
有效输入范围 10%至110% 在所有量程 (正弦有效值)
真有效值 精度
(23℃±5℃)

47至66Hz 10-500V ±0.2%
0.5Hz至500Hz ±0.5%
计算方式 数字技术计算真有效值 (True RMS)
峰值电压 精度 ±0.2%
波峰系数 计算方式 峰值/有效值
最大可测量值 CF≦6
精度 ±0.5%
电压THD 计算方式 数字快速傅里叶算法(FFT)
精度 ±0.5%

电流测量指标

通用指标 量程 (5档)

传感器型:
APN1513-020-UR / APN1513-020-US: 1mA / 2mA / 4mA / 10mA / 20mA
APN1513-050-UR / APN1513-050-US: 2.5mA / 5mA / 10mA / 25mA / 50mA
APN1513-100-UR / APN1513-100-US: 5mA / 10mA / 20mA / 50mA / 100mA
APN1513-200-UR / APN1513-200-US: 10mA / 20mA / 40mA / 100mA / 200mA
APN1513-500-UR / APN1513-500-US: 25mA / 50mA / 100mA / 250mA / 500 mA
APN1513-1A-UR / APN1513-1A-US: 50mA / 100mA / 200mA / 500mA / 1000 mA
已配传感器型:
APN1513-50A-UR / APN1513-50A-US: 2.5A / 5A / 10A / 25A / 50A
APN1513-100A-UR / APN1513-100A-US: 5A / 10A / 20A / 50A / 100A
APN1513-200A-UR / APN1513-200A-US: 10A / 20A / 40A / 100A / 200A
APN1513-500A-UR / APN1513-500A-US: 25A / 50A / 100A / 250A / 500A
APN1513-1000A-UR / APN1513-1000A-US: 50A / 100A / 200A / 500A / 1000 A
直测型:
APN1513-5A-UR / APN1513-5A-US: 0.25A / 0.5A / 1A / 2.5A / 5A
APN1513-30A-UR / APN1513-5A-US: 1.5A / 3.0A / 6.0A / 15A / 30A
峰值测量电流 量程*1.414
量程转换方式 自动量程或固定
带宽 0 - 5KHz (部分型号受制于电流传感器)
测量频率范围 25Hz 至 500Hz(部分型号受制于电流传感器)
有效输入范围 10%至110% 在所有量程 (正弦有效值)
真有效值 精度
(23℃±5℃)

47至66Hz ±0.3%
0.5Hz至500Hz ±0.5%(参考磁通门电流传感器)
计算方式 数字技术计算真有效值 (True RMS)
峰值电流 精度 ±0.3%
波峰系数 计算方式 峰值/有效值
最大可测量值 CF≦6
精度 ±0.5%
电流THD 计算方式 数字快速傅里叶算法(FFT)
精度 ±0.5%

其他测量指标

功率 量程
(自动或固定)
相应于5电压量程和5电流量程,
详细查看系列电压和电流说明 根据P=U*I
计算方式 数字技术计算真功率(True Watt)
频率范围 25Hz 至 500Hz(部分型号受制于电流传感器)
精度
23℃±5℃
47Hz至63Hz PF=1~0.6 ±0.5%
PF=0.6~0.4 ±1%
0.5Hz至500Hz (PF=1~0.6) 受制于电流传感器
有效输入范围 量程的10% 至 110% (在所有量程)
视在功率 计算方式 S=V*A
精度 47Hz至63Hz 23℃±5℃ < ±0.2%
无功功率 精度 (47Hz至63Hz 23℃±5℃,PF>0.8) < ±1%
功率因数 计算方式 PF=P/S
精度 47Hz至63Hz 23℃±5℃ ±0.5%
千瓦时 精度 ±0.5%
频率 计算方式 倒数方法
精度 ±0.02%
触发信号 电压或电流,通过机箱内跳线选择,默认电压触发
有效信号范围 在10%至100%的所有电压量程内
有效测量范围 0.5Hz to 500Hz
