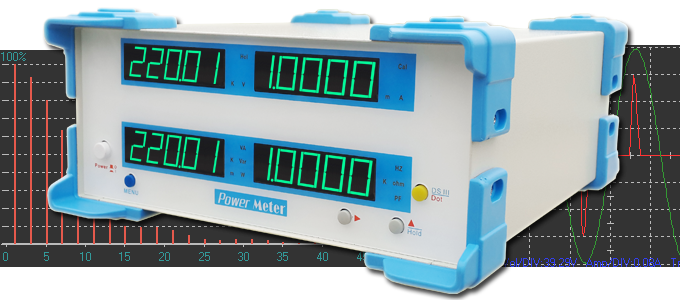

AC14xx系列交流电参数测量仪

高精度

        AC14xx系列单相交流电参数测量仪是轻巧台式设计,具有4参数窗口显示,能测量 周期性的全波交流负载。双缓冲采样设计,测量区间无缝连接,45-120Hz范围内实现周期无缺失的采样。采用32位ARM微处理器、高速高精度A/D转换器为核心的仪器,拥有高精度、高稳定性、多种参数测量功能。

        4档电压量程,4档电流量程。AC1403、AC1410、AC1420、AC1440最大测量电流分别从3A到40A可选,支持CF大于6.0。




参数报警

        电参数测量仪内置蜂鸣器,当测量到的参数超出设定范围,分析仪将启动报警。具有5个测量参数用于报警判断,分别为真有效值电压、真有效值电流、有功功率、功率因数、电流THD。可分别设定参数的上限值和下限值。

应用行业

        AC14xx系列单相交流电参数测量仪能测量大多数之交流负载,如开关电源供应器(S.P.S)、LED驱动器、电子镇流器、节能灯、环保监视器、不断电系统( UPS)、电动工具、LCD监视器、绿色计算机、信息及办公设备(打印机、扫描仪)、家电、教育单位--等相关产品。也适用于对电网运行质量进行监测及分析,提供电力运行中的谐波分析及功率质量分析,可通过外接互感器实现更大的负载测量,能够对电网运行进行长期的数据监测。同时配备PC端数据分析软件,对上传至计算机的测量数据进行各种分析,保存,打印等。

选型指南

AC14xx系列交流电参数测量仪目前按最大有效值电流量程分为4种型号:
        AC1403:3A
        AC1410:10A
        AC1420:20A
        AC1440:40A

功能列表

电压量程 60V / 125V / 250V / 500V
电流量程 AC1403: 20mA / 0.1A / 0.6A / 3A
AC1410 : 0.1A / 0.5A / 2A / 10A
AC1420 : 0.2A / 1A / 5A / 20A
AC1440 : 0.4A / 2A / 10A / 40A
自动量程

电压真有效值测量

电流真有效值测量

有功功率测量

视在功率测量

无功功率测量

功率因数PF测量

视在阻抗测量

频率测量

电压测量指标

通用指标 量程 (4档) 60V / 125V / 250V / 500V (正弦有效值)
峰值测量电压 85V / 176V / 353V / 707V
量程转换方式 自动量程或固定
带宽 45 - 5KHz
测量频率范围 45Hz 至 500Hz
输入阻抗 2.0M OHM 、10PF 在所有量程,±1%
有效输入范围 5-550V (正弦有效值)
真有效值 精度(23℃±5℃,45至66Hz 10-500V) ±0.2%
计算方式 数字技术计算真有效值 (True RMS)

电流测量指标

通用指标 量程 (4档) AC1403 : 20mA / 0.1A / 0.6A / 3A
AC1410 : 0.1A / 0.5A / 2A / 10A
AC1420 : 0.2A / 1A / 5A / 20A
AC1440 : 0.4A / 2A / 10A / 40A
峰值测量电流 量程*1.414
量程转换方式 自动量程或固定
带宽 45 - 5KHz
测量频率范围 45Hz 至 500Hz
输入阻抗 AC1403: <50mΩ +5 mΩ
AC1410: <10mΩ +5 mΩ
AC1420: <2mΩ +5 mΩ
AC1440: <1mΩ +5 mΩ
有效输入范围 10%至110% 在所有量程
真有效值 精度
(23℃±5℃)

47至66Hz ±0.2%
45Hz至500Hz ±0.5%
计算方式 数字技术计算真有效值 (True RMS)

其他测量指标

功率 量程
(自动或固定)
相应于4电压量程和4电流量程,
详细查看系列电压和电流说明 根据P=U*I
计算方式 数字技术计算真功率(True Watt)
频率范围 45Hz至500Hz
精度
23℃±5℃
47Hz至63Hz PF=1~0.6 ±0.3%
PF=0.6~0.4 ±1%
45Hz至500Hz (PF=1~0.6) ±0.5%
有效输入范围 量程的10% 至 110% (在所有量程)
视在功率 计算方式 S=V*A
精度 47Hz至63Hz 23℃±5℃ < ±0.2%
无功功率 显示 5 位
精度 47Hz至63Hz 23℃±5℃ < ±1%
功率因数 计算方式 PF=P/S
精度 47Hz至63Hz 23℃±5℃ ±0.5%
视在阻抗 计算方式 IMP=V/A
精度 ±0.2%
频率 计算方式 倒数方法
精度 ±0.02%
触发信号 电压
有效信号范围 在10%至100%的所有电压量程内
有效测量范围 40Hz to 500Hz
