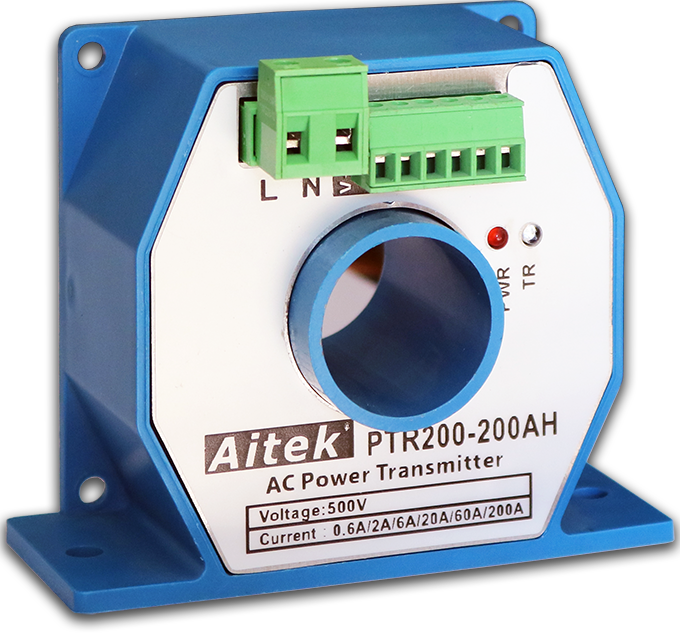

PTR系列功率变送器



  高精度,测量精度高达0.2%

        PTR系列功率变送器多档量程,极佳的电流测量跨度,可设置为自动量程或固定量程。高速实时采样,功能强大的参数分析引擎,超过16种电流分析参数和安时积分参数。



  真有效值测量

        真有效值测量,畸变的波形,仍能确保测量精度。



  变频测量

        测量频率范围低至5HZ,最高频率测量范围高至1000HZ,可以测量变频器,变频电机的电流信号。



 变送输出

        标配模拟输出,可设置为4-20mA输出或0-20mA输出。可任意选择变送的测量参数,设定变送范围等。



  工作电源

        宽工作电源电压输入,可从直流9V至28V之间。



  谐波测量

        PTR系列功率变送器具有1-50次谐波测量、电流总谐波iTHD、电压总谐波uTHD测量功能,算法可选择THD-F或THD-R。

 通讯接口

        PTR系列功率变送器标配RS-485通讯接口,接口通讯协议采用标准开放的Modbus-RTU协议,全部测量数据均可读出。

        通过RS-485,用户可以轻松连接到PLC:

        通过RS-485,用户可以轻松连接到PC或工控机:

标配的PC端测量软件

        PTR系列功率变送器标配的上位机软件,可以实现测量波形显示、测量参数显示、谐波柱状图、谐波报告等显示。

        采样波形录制。

标配的PC端Modbus-RTU记录软件

        PTR系列功率变送器标配的记录软件,可以通过RS-485通讯接口,采用Modbus-RTU协议,联机读取多台仪器参数,实现测量参数趋势曲线记录。

应用行业

        PTR系列功率变送器能测量单相系统电流、三相系统电流,适用于对风力发电系统、普通发电机、变频电机、电网的运行质量进行监测及分析,完整的谐波分析及电力质量分析功能。也适用于三相电机或其他电动工具、通讯系统、制冷设备、加热设备等相关产品进行测量。

选型指南

PTR系列功率变送器目前按最大测量电流量程分下列型号:
        PTR200-020: 20A
        PTR200-050: 50A
        PTR200-100: 100A
        PTR200-200: 200A
        PTR200-300: 300A
全系列标配RS-485通讯接口,标配模拟电流变送输出

功能列表

自动量程

电流真有效值测量

峰值测量

波峰系数测量

简单直流平均值测量

THD-F测量

THD-R测量

频率测量

1-50次谐波测量测量

积分功能(安时AH)

记录(上位机软件实现)

RS-485通讯端口

模拟电流变送输出

电流测量指标

通用指标 量程 (5档)

PTR100-020: 0.2A / 0.6A / 2.0A / 6.0A / 20A
PTR100-050: 0.5A / 1.5A / 5A / 15A / 50A
PTR100-100: 1A / 3A / 10.0A / 30.0A / 100A
PTR200-200: 2A / 6A / 20.0A / 60.0A / 200A
PTR200-300: 3A / 10.0A / 30.0A / 100A / 300A
峰值测量电流 量程*1.414
量程转换方式 自动量程或固定
带宽 5 - 5KHz (100A以内)
测量频率范围 5Hz 至 500Hz(100A以内)
有效输入范围 10%至110% 在所有量程 (正弦有效值)
真有效值 精度
(23℃±5℃)

47至66Hz ±0.2%
5Hz至500Hz ±0.3%(100A以内)
计算方式 数字技术计算真有效值 (True RMS)
峰值电流 精度 ±0.2%
波峰系数 计算方式 峰值/有效值
最大可测量值 CF≦6
精度 ±0.5%
电流THD 计算方式 数字快速傅里叶算法(FFT)
精度 ±0.5%
频率 精度 ±0.05%
