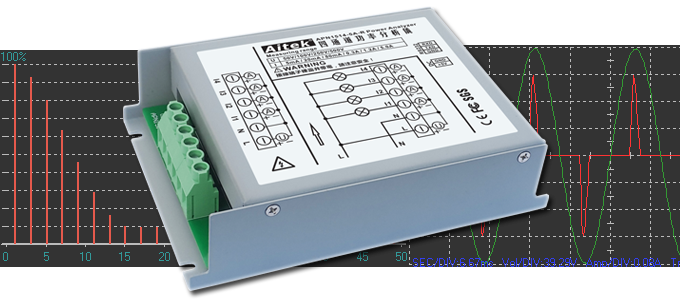

APN1514系列多通道功率分析模块

多通道功率计

高精度

        APN1514系列功率分析模块,是专门针对自动化测量系统(Automatic Test Equipment,简称ATE)开发的,能同时测量四个被测量负载,交流、半波整流或直流负载均能准确测量。仪器是采用32位ARM微处理器、高速高精度A/D转换器为核心的仪器,拥有高精度、高稳定性、高采样速度、多种参数测量功能,功能强大,全系列可选的RS485、RS232通讯功能。0-50次谐波测量、电流总谐波、电压总谐波测量功能。通过免费的上位机软件,还可以实现测量波形,测量参数显示等功能。满足工业生产,工业控制,电器监控等要求。

        APN1514系列功率分析仪具有6档电流量程和4档电压量程,让可测量的功率跨度满足大部分的客户应用,本品满足能源之星六级能效测量,广泛应用于ATE自动化测量系统、机器人、机械手等。




多通道功率分析仪

谐波测量

        APN1514系列多通道功率分析模块具有0-50次谐波测量、电流总谐波iTHD、电压总谐波uTHD测量功能,算法可选择THD-F或THD-R。

丰富的通讯接口

        APN1514系列多通道功率分析模块可选RS232和RS485通讯接口,接口通讯协议采用标准开放的Modbus-RTU协议。

        通过RS232或RS485,用户可以轻松连接到PLC:

        通过RS232,用户可以轻松连接到PC或工控机:

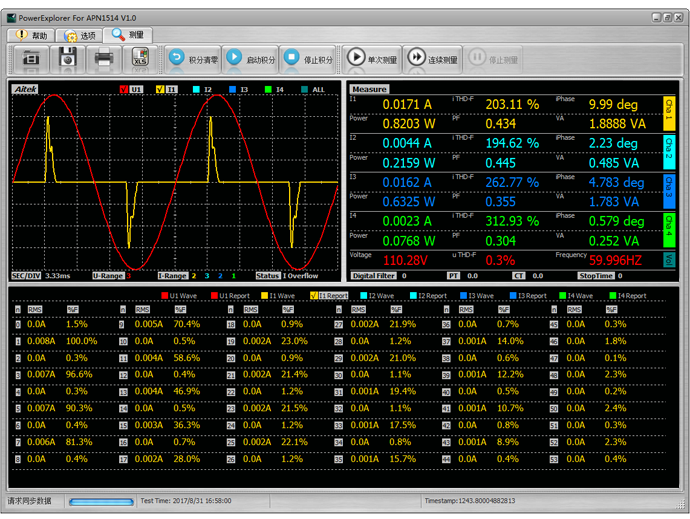

标配的PC端测量软件

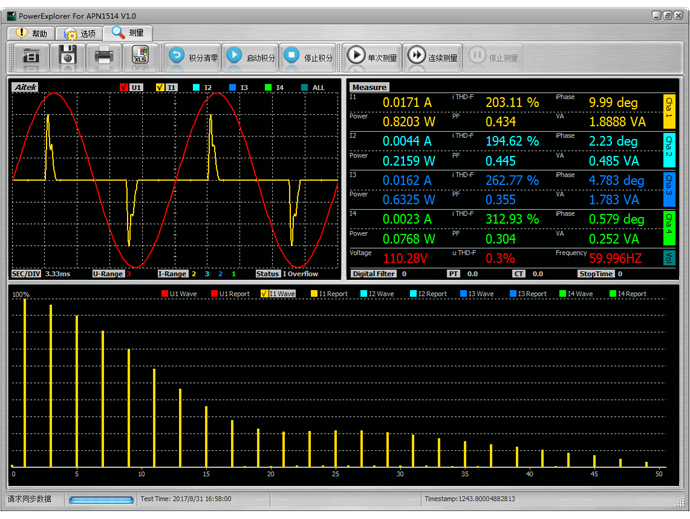

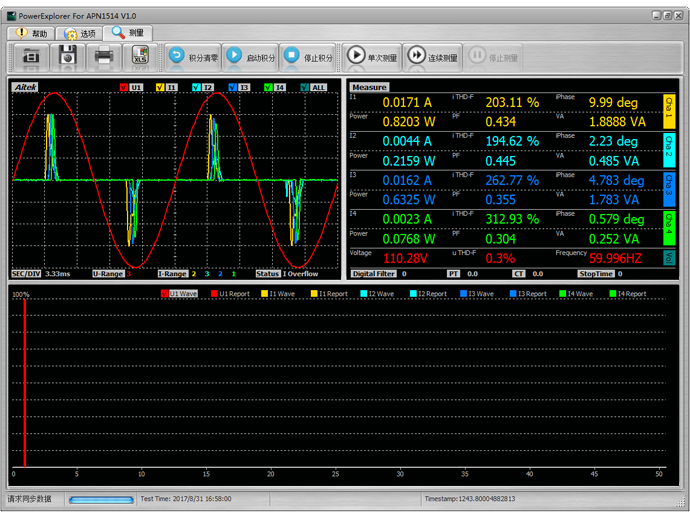

        APN1514系列多通道功率 分析模块标配的上位机软件,可以实现测量波形显示、测量参数显示、谐波柱状图、谐波报告等显示。

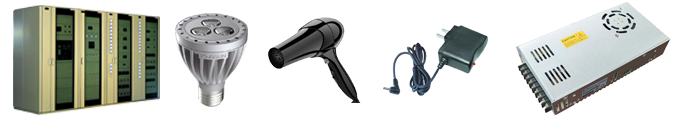

应用行业

        APN1514系列四通道功率分析模块能测量大多数之开关电源,如LED驱动电源、移动电话适配器、笔记本开关电源、电脑电源、监控电源等。直流、半波整流、全波整流类型之负载均能准确测量。广泛应用于ATE自动化测量系统、机器人、机械手等。

选型指南


APN1514系列多通道功率分析模块目前按最大测量电流量程分下列型号:


        APN1514-5A-R : 5mA / 20mA / 80mA / 0.3A / 1.2A / 5.0A
        APN1514-5A-S : 5mA / 20mA / 80mA / 0.3A / 1.2A / 5.0A
        APN1514-10A-R : 10mA / 40mA / 0.15A / 0.6A / 2.5A / 10.0A
        APN1514-10A-S : 10mA / 40mA / 0.15A / 0.6A / 2.5A / 10.0A


全系列可选RS232和RS485通讯接口

功能列表

电压量程 50V / 100V / 250V / 500V(正弦有效值)
最大电流量程 APN1514-5A-R : 5mA / 20mA / 80mA / 0.3A / 1.2A / 5.0A
APN1514-5A-S : 5mA / 20mA / 80mA / 0.3A / 1.2A / 5.0A
APN1514-10A-R : 10mA / 40mA / 0.15A / 0.6A / 2.5A / 10.0A
APN1514-10A-S : 10mA / 40mA / 0.15A / 0.6A / 2.5A / 10.0A
自动量程

电压真有效值测量

电流真有效值测量

峰值测量

波峰系数测量

简单直流平均值测量

THD-F测量

THD-R测量

基波相位测量

有功功率测量

视在功率测量

无功功率测量

视在阻抗测量

功率因数PF测量

频率测量

1-50次谐波测量测量

积分电能(WP)

RS485

RS232

电压测量指标

通用指标 量程 (1档) 50V / 100V / 250V / 500V (正弦有效值)
峰值测量电压 70/212V/353V/707V (峰值)
量程转换方式 自动或固定量程
带宽 DC - 5KHz
测量频率范围 DC,0.5Hz 至 500Hz
输入阻抗 2.35M OHM 、10PF 在所有量程,±2%
有效输入范围 10%至110% 在所有量程 (正弦有效值)
真有效值 精度
(23℃±5℃)

47至66Hz 10-500V ±0.2%
0.5Hz至500Hz ±0.5%
计算方式 数字技术计算真有效值 (True RMS)
峰值电压 精度 ±0.2%
波峰系数 计算方式 峰值/有效值
最大可测量值 CF≦6
精度 ±0.5%
电压THD 计算方式 数字快速傅里叶算法(FFT)
精度 ±0.5%

电流测量指标

通用指标 量程 (5档)

APN1514-5A-R : 5mA / 20mA / 80mA / 0.3A / 1.2A / 5.0A
APN1514-5A-S : 5mA / 20mA / 80mA / 0.3A / 1.2A / 5.0A
APN1514-10A-R : 10mA / 40mA / 0.15A / 0.6A / 2.5A / 10.0A
APN1514-10A-S : 10mA / 40mA / 0.15A / 0.6A / 2.5A / 10.0A
峰值测量电流 量程*1.414
量程转换方式 自动量程或固定量程
带宽 0 - 5KHz
测量频率范围 0.5Hz 至 500Hz
有效输入范围 10%至110% 在所有量程 (正弦有效值)
真有效值 精度
(23℃±5℃)

47至66Hz ±0.2%
DC,0.5Hz至500Hz ±0.5%
计算方式 数字技术计算真有效值 (True RMS)
峰值电流 精度 ±0.3%
波峰系数 计算方式 峰值/有效值
最大可测量值 CF≦6
精度 ±0.5%
电流THD 计算方式 数字快速傅里叶算法(FFT)
精度 ±0.5%

其他测量指标

功率 量程
(自动或固定)
相应于4电压量程和6电流量程,
详细查看系列电压和电流说明 根据P=U*I
计算方式 数字技术计算真功率(True Watt)
频率范围 DC,0.5Hz 至 500Hz
精度
23℃±5℃
47Hz至63Hz PF=1~0.6 ±0.2%
PF=0.6~0.4 ±1%
0.5Hz至500Hz (PF=1~0.6) 0.5%
有效输入范围 量程的10% 至 110% (在所有量程)
视在功率 计算方式 S=V*A
精度 47Hz至63Hz 23℃±5℃ < ±0.2%
无功功率 精度 (47Hz至63Hz 23℃±5℃,PF>0.8) < ±1%
功率因数 计算方式 PF=P/S
精度 47Hz至63Hz 23℃±5℃ ±0.5%
千瓦时 精度 ±0.5%
频率 计算方式 倒数方法
精度 ±0.02%
触发信号 电压
有效信号范围 在10%至100%的所有电压量程内
有效测量范围 0.5Hz to 500Hz
