AWE2101系列交流电参数测量仪(即将停产,不建议新客户采用)

高精度

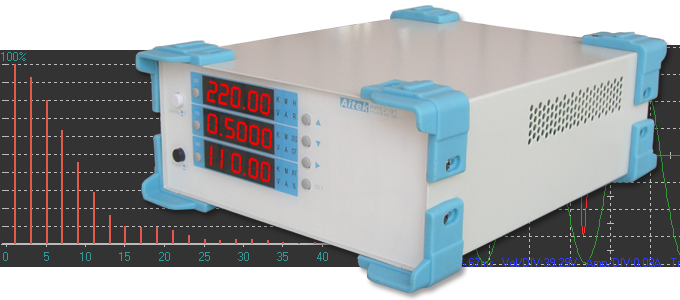

        AWE2101系列单相电参数测量仪为轻巧台式设计,能测量周期性全波交流用电负载。采用32位ARM微处理器、高速高精度A/D转换器为核心的仪器,快速实时采样、真有效值测量、数据更新>8次/秒,拥有高精度、高稳定性、多种参数测量功能。 具备参数上下限报警功能。

        4档电压量程,4档电流量程。AWE2101A、AWE2101B、AWE2101C、AWE2101D、AWE2101E最大测量电流分别从3A到200A可选。




谐波测量

        AWE2101系列单相电参数测量仪具有1-50次谐波测量、电流总谐波iTHD、电压总谐波uTHD测量功能,算法可选择THD-F或THD-R。

丰富的通讯接口

        AWE2101系列单相电参数测量仪可选择USB、USB+RS232、USB+RS232+RS485通讯接口,接口通讯协议采用标准开放的Modbus-RTU协议。

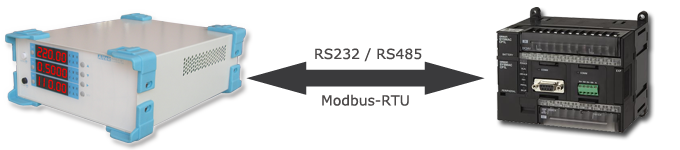

        通过RS232或RS485,用户可以轻松连接到PLC:

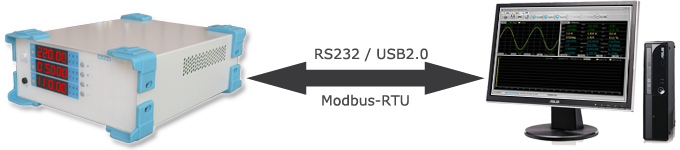

        通过RS232或USB,用户可以轻松连接到PC或工控机:

标配的PC端软件

        AWE2101系列单相电参数测量仪标配的上位机软件,可以实现测量波形显示、参数记录、测量参数显示、谐波柱状图、谐波报告等显示。

应用行业

        AWE2101系列单相电参数测量仪能测量大多数之全波交流负载,如开关电源供应器(S.P.S)、LED驱动器、电子镇流器、LED节能灯、环保监视器、不断电系统( UPS)、电动工具、LCD监视器、绿色计算机、信息及办公设备(打印机、扫描仪)、家电、教育单位--等相关产品。也适用于对电网运行质量进行监测及分析,提供电力运行中的谐波分析及功率质量分析,可通过外接互感器实现更大的负载测量,能够对电网运行进行长期的数据监测。同时配备PC端数据分析软件,对上传至计算机的测量数据进行各种分析,保存,打印等。

选型指南

AWE2101系列电参数测量仪目前按最大输入有效值电流量程分为4种:
        AWE2101A:3A
        AWE2101B:10A
        AWE2101C:20A
        AWE2101D:40A
        AWE2101E:200A(外置高精度钳形电流互感器)
三种通讯端口可选,AWE2101x-U:USB,AWE2101x-UR:USB+RS232,AWE2101x-URS:USB+RS232+RS485 (x代表ABCD四种电流量程)
型号列表:

型号 最大测量电流 USB接口 RS232接口 RS485接口
AWE2101A 3A
AWE2101B 10A
AWE2101C 20A
AWE2101D 40A
AWE2101A-U 3A
AWE2101B-U 10A
AWE2101C-U 20A
AWE2101D-U 40A
AWE2101A-UR 3A
AWE2101B-UR 10A
AWE2101C-UR 20A
AWE2101D-UR 40A
AWE2101A-URS 3A
AWE2101B-URS 10A
AWE2101C-URS 20A
AWE2101D-URS 40A
AWE2101E-URS 200A

功能列表

电压量程 300V (正弦有效值)
电流量程

AWE2101A : 20mA / 0.1A / 0.6A / 3A

AWE2101B : 0.1A / 0.5A / 2A / 10A

AWE2101C : 0.2A / 1A / 5A / 20A

AWE2101D : 0.4A / 2A / 10A / 40A

AWE2101E : 2A / 10A / 50A / 200A

自动量程

电压真有效值测量

峰值电压测量

电压波形系数测量

电压THD测量

电流真有效值测量

峰值电流测量

电流基波相位测量

电流波形系数测量

电流THD测量

有功功率测量

视在功率测量

无功功率测量

功率因数PF测量

频率测量

千瓦时测量

1-50次谐波测量测量

记录(上位机软件实现)

USB通讯

RS485

RS232

电压测量指标

通用指标 量程 (1档) 50/125V/250V/500V (正弦有效值)
峰值测量电压 70/212V/353V/707V (峰值)
量程转换方式 自动量程或固定量程
带宽 DC - 5KHz
测量频率范围 43Hz 至 500Hz
输入阻抗 2.0M OHM 、10PF 在所有量程,±1%
有效输入范围 10-520V (正弦有效值)
真有效值 精度
(23℃±5℃)

47至66Hz 10-500V ±0.3%
43Hz至500Hz ±0.5%
计算方式 数字技术计算真有效值 (True RMS)
峰值电压 精度 ±0.3%
波形系数 计算方式 峰值/有效值
最大可测量值 CF≦6
精度 ±0.5%
电压THD 计算方式 数字快速傅里叶算法(FFT)
精度 ±0.5%

电流测量指标

通用指标 量程 (4档)

AWE2101A : 20mA / 0.1A / 0.6A / 3A

AWE2101B : 0.1A / 0.5A / 2A / 10A

AWE2101C : 0.2A / 1A / 5A / 20A

AWE2101D : 0.4A / 2A / 10A / 40A

AWE2101E : 2A / 10A / 50A / 200A

峰值测量电流 量程*1.414
量程转换方式 自动量程或固定
带宽 43 - 5KHz
测量频率范围 43Hz 至 500Hz
输入阻抗 AWE2101A:<50mΩ +5 mΩ
AWE2101B:<25mΩ +5 mΩ
AWE2101C:<10mΩ +5 mΩ
AWE2101D:<2mΩ +5 mΩ
有效输入范围 5%至110% 在所有量程
真有效值 精度
(23℃±5℃)

47至66Hz ±0.3%
43Hz至500Hz ±0.5%
计算方式 数字技术计算真有效值 (True RMS)
峰值电流 精度 ±0.3%
波形系数 计算方式 峰值/有效值
最大可测量值 CF≦6
精度 ±0.5%
电流THD 计算方式 数字快速傅里叶算法(FFT)
精度 ±0.5%

其他测量指标

功率 量程
(自动或固定)
相应于4电压量程和4电流量程,
详细查看系列电压和电流说明 根据P=U*I
计算方式 数字技术计算真功率(True Watt)
频率范围 43Hz至500Hz
精度
23℃±5℃
47Hz至63Hz PF=1~0.6 ±0.3%
PF=0.6~0.4 ±1%
DC ±0.5%
0.5Hz至500Hz (PF=1~0.6) ±0.5%
有效输入范围 量程的10% 至 110% (在所有量程)
视在功率 计算方式 S=V*A
精度 47Hz至63Hz 23℃±5℃ < ±0.2%
无功功率 显示 5 位
精度 47Hz至63Hz 23℃±5℃ < ±1%
功率因数 计算方式 PF=P/S
精度 47Hz至63Hz 23℃±5℃ ±0.5%
千瓦时 精度 ±0.5%
频率 计算方式 倒数方法
精度 ±0.02%
触发信号 电压
有效信号范围 在10%至100%的所有电压量程内
有效测量范围 43Hz to 500Hz
